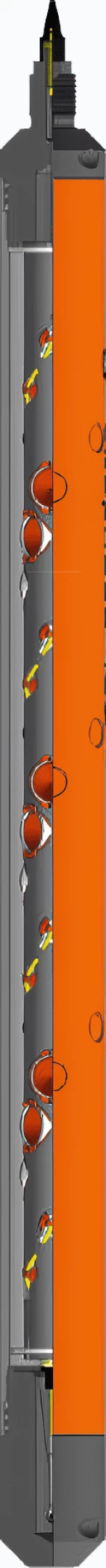

Скорпион 114

Корпусная перфорационная система однократного применения для спуска на геофизическом кабеле или НКТ.

Характеристики перфорационной системы Скорпион 114

Наименование показателя Значение
Внешний диаметр, мм

  -  без установленных центраторов  114
  -  с установленными центраторами  138
Минимальный проходной диаметр обсадной колонны, мм

  -  без установленных центраторов   143
  - с установленными центраторами   148
Максимально допустимая температура эксплуатации, при выдержке в течение 1 часа, °С   (170-200)±51)
Максимально допустимое гидростатическое давление, МПа  80-1402)
Максимальный диаметр корпуса после отстрела перфоратора, мм:
в жидкостной среде 120
в газовой среде 120
Длина секций перфоратора, м 1/2/3/4/5/6
Удельная масса снаряженной секции, кг/пм3) 40,5
Максимальная интенсивность искривления ствола скважины, град/10 м:
для многосекционного перфоратора стандартной конструкции 5,0
для многосекционного перфоратора с использованием шарнирных узлов соединения (ШУС или ШУС-А): для секций длиной 1/2/3/4 м 21,5/12,5/6,5/5,0
Фазовая ориентация зарядов перфоратора стандартного исполнения, град.4) 60

1) Максимально допустимая температура эксплуатации и время выдержки снаряженного перфоратора определяются эксплуатационной документацией на ВМ, имеющие наименьшую допустимую температуру применения, по сравнению с остальными ВМ, входящими во взрывную цепь перфоратора, а также характеристиками применяемых резинотехнических изделий.

2) Максимально допустимое давление может изменяться в зависимости от механических свойств труб для корпусов.

3) Масса метра полностью снаряженной секции без учета массы многоразовых элементов.

4) По отдельному заказу возможно изменение фазировки.

Характеристики применяемых зарядов

Наименование кумулятивного заряда Тип заряда Общая масса ВВ в заряде, г1) Плотность перфорации, отв./м/фазировка, град.
Средние параметры пробивной способности заряда, мм
 Показатели по комбинированной мишени типа QC    Показатели по API19B
Глубина пробития  Диаметр входного отверстия  Глубина пробития  Диаметр входного отверстия
Скорпион ПП-32ГП ГП 25,3-31,8 20, 18, 16, 13, 10/
60		 1100 11 - -
Скорпион ПП-32СГП  СГП     29,3-31,8 1300 10 - -
Скорпион ПП-32СБО  СБО 24,3-26,8 210 25 - -
Скорпион ПП-36СГП СГП 37,3-41,3 16, 13, 10/
60		 1600 12 1603 10,88
Скорпион ПП-36ОП  ОП 35,3-37,8 1100 15 - -

1) В зависимости от применяемого в заряде ВВ.
